油封是电机传动系统中至关重要的“密封卫士”，核心职责是阻隔润滑油泄漏、抵御外部粉尘、水渍等杂质侵入，其性能直接决定电机的运行稳定性、工作效率和使用寿命，更是避免电机因密封失效引发停机故障的关键。

在工业生产、新能源装备、工程机械等场景中，电机油封常出现发热、嚣叫噪音、启动/运行阻力异常、耐用性差、橡胶磨出粉末、轴上磨损出沟槽、油封弹簧腐蚀、唇口硬化等问题——轻则导致电机噪音增大、能耗上升，重则引发润滑油损耗、部件磨损加剧，甚至造成电机停机，影响生产进度、增加维修成本。今天就针对这几大核心痛点，用通俗的语言和表格形式，拆解成因，搭配可直接落地的实用解决方案。

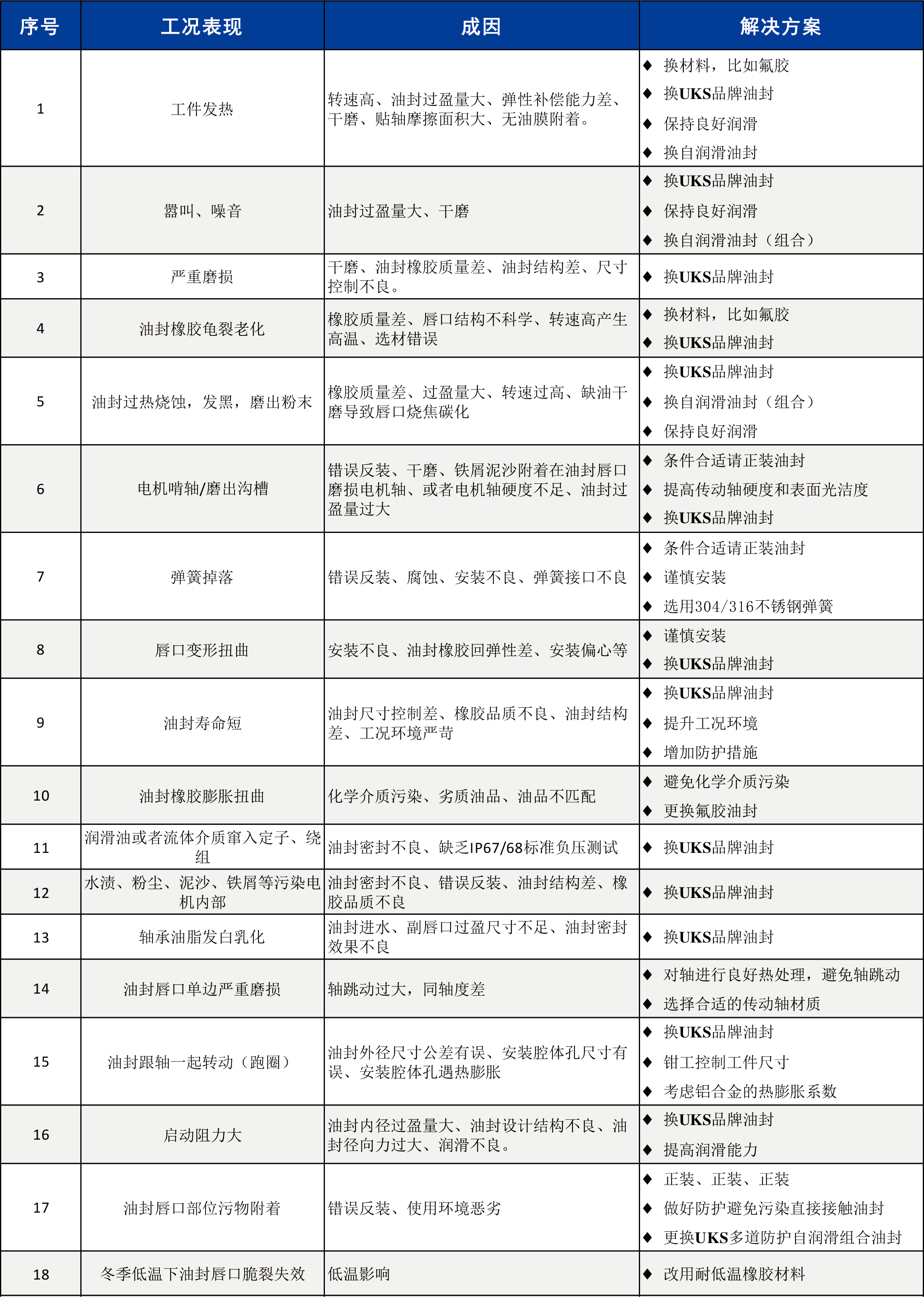

☆电机油封及传动润滑系统表现  表1-1

骨架油封的科学结构

油封的科学结构，决定了油封与传动系统的配合和密封效果，利用油封橡胶的永久变形和自紧弹簧产生了对轴的双重径向力，通过过盈配合实现设备停机静态零间隙密封；借助径向压力自适应补偿轴体跳动、设备震动带来的动态间隙；从而保障长效密封。

同时油封依靠物理机制构建完整动态密封体系：依托流体动压油膜进行润滑和减少唇口跟轴的直接接触，并利用唇口夹角尽可能切断油膜，在防止渗漏的同时，兼顾动态防渗与界面润滑，大幅降低部件磨损。这方面UKS的曲挠部位设计和存油槽扩大自润滑理念，在实践上迈出了大胆的步伐。

充分润滑对部件持久使用的积极作用

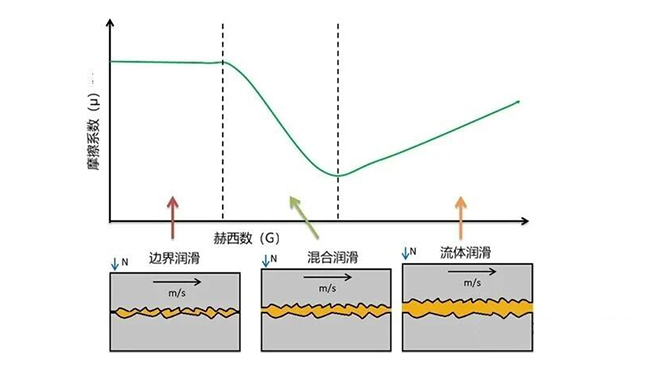

油封通过三大物理机制构建完整的动态密封体系，而流体动压油膜是延长部件寿命的关键——设备充分润滑后，密封唇与轴面之间形成均匀连续的油膜，将橡胶与金属的直接干摩擦转化为流体润滑摩擦。

充分润滑能够大幅降低摩擦系数，减少密封唇发热、老化、干裂与异常磨损，延缓橡胶疲劳失效，同时保护转轴表面不被刮伤、拉伤，有效降低整机磨损损耗。与此同时，完整油膜可以填补界面微观孔隙，强化动态防渗能力，阻隔外部杂质侵入，提升整体抗污染、耐高低温、耐复杂工况的能力。

关于过盈量和径向抱合力的问题

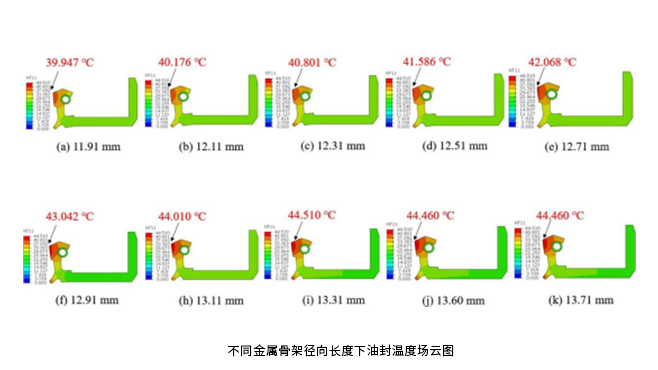

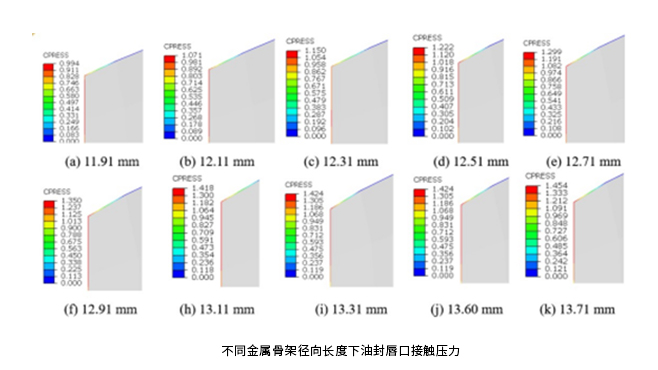

过盈量是油封唇口装配后的弹性变形量，是密封压力的基础；径向抱合力是油封唇口对轴的压紧力，由橡胶过盈弹力、腰部弹力、弹簧力共同构成，是保障动态密封的核心，其中弹簧力为主要承压来源。二者在橡胶弹性形变范围内呈近似正比关系：过盈量越大，径向抱合力越强，但超出弹性阈值后，易产生塑性变形，不再线性增益。

参数匹配失衡会直接导致密封效果下降或者渗漏：过盈量与径向力不足时，油膜不稳定，无法抵消轴体跳动与装配误差，设备易出现渗油、漏油故障；参数过大时，唇口摩擦加剧、发热严重，会造成橡胶老化龟裂、唇口烧损，同时磨损轴体，引发抱轴、设备卡顿等问题，德国和日本有类似研究，UKS依靠自身研究能力，实现了径向力测试和基本数据的制订，形成了UKS自身的径向力设计标准，我们目前认为Radial Force= 0.14/mm的界定，更加符合持久使用和安全密封之间的界值。

在实际设计与装配中，需遵循“定径向力、反推过盈量”的原则，根据设备转速、温度、负载，以及油封材质、结构调整参数。同时严格把控轴面粗糙度、轴偏心与跳动公差，在防泄漏和降低磨损之间寻求平衡，以此保障油封运行稳定，延长使用寿命、减少设备运维故障。

启动/运行阻力大

启动及运行阻力偏大，是电机装配运维中高频故障，易引发设备盘车卡顿、启动电流高、油封过热异响、密封漏油，缩短设备使用寿命，电机行业在这方面的感受更加明显。该故障主要由五大因素导致：油封材质结构选型错误、装配工艺不规范、润滑条件不佳、油封唇口径向力过大、油封内径过盈量过大等。

UKS深入研究电机行业，对电机工况进行了大量的走访和技术探讨，并拆解了大量日本伺服电机，发现了几个核心问题。第一、精准选型；第二、科学的油封设计结构；第三、电机的特殊工况需要油封企业特殊解决，从尺寸、设计、材料、结构等方面联合入手，彻底解决相关故障，保障电机长期稳定运行。

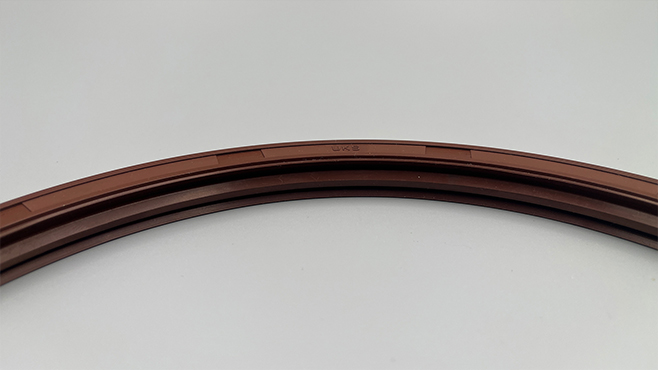

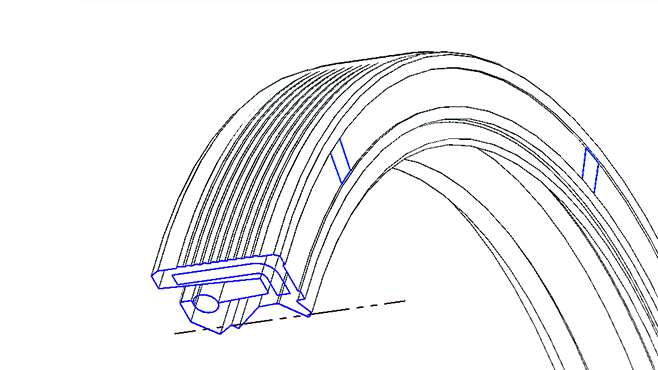

UKS三唇口组合式油封简述

通过两个精密成型油封部件扣压组合而成

线性密封+矢量化模具：唇口薄而稳，接触面积小、散热快

专用胶料：减速机&电机款常用氟橡胶，耐温范围-20℃~230℃，高温不软化、不硬化

一体式弹簧+金属骨架：弹力均匀、唇口不偏摆，高速更稳、噪声更低

三唇分级受力：主唇密封、副唇减荷、防尘唇有效隔离杂质，摩擦热分散，不集中烧唇

三道唇口+中间储油区：油膜稳定，停机不回流，启动更加顺畅，不易干磨、不易嚣叫异响

只要立足电机实际工况，做好油封的选型、规范安装、科学润滑和常态化监测，就能实现密封效果、散热性能、降噪效果、减阻效率与耐用性的综合平衡，让电机稳定高效运行，减少停机损失，降低维护成本，真正发挥油封“密封卫士”的核心作用。

※如需转载请注明出处
