润滑油对于油封橡胶，不只是简单的润滑介质，更是橡胶长期浸泡、接触的工作环境。一旦油品混入杂质、水分、化学污染物，或是高温劣化变质，就会从物理磨损、化学腐蚀、热老化加速多个维度，持续破坏橡胶材质，形成不可逆的损伤，最终引发密封系统连锁故障。
四类常见油品污染
密封系统油品污染并非单一问题，不同的污染物，对橡胶的损伤机理、失效表现完全不同，每一种都是油封的“隐形杀手”。
1.固体颗粒污染
这是现场最常见的污染类型，主要包含设备金属磨屑、锈蚀颗粒、粉尘、油路积碳杂质等。
这些硬质微小颗粒会卡在转轴与油封唇口的贴合缝隙中，随着设备持续运转，带来三大致命伤害：
·磨粒划伤，形成渗漏通道：颗粒持续刮擦、犁削橡胶唇口，造成表层划伤、出现细微沟槽和裂口，原本精密贴合的密封界面彻底失效，出现渗油、漏油问题。
·应力集中，诱发龟裂开裂：微小颗粒嵌入橡胶表层后，设备交变运转产生的应力会集中在颗粒嵌入点，形成裂纹源头，长期运行后裂纹持续扩散，导致油封大面积龟裂。
·积垢堵热，加速老化：颗粒堆积在唇口形成油泥积垢，改变唇口压力分布，造成局部压力过载、摩擦升温，进一步加速橡胶老化硬化。
2.水分污染
设备冷凝水、进水渗水导致油品乳化，看似不起眼的含水油品，对油封橡胶的伤害极具隐蔽性，尤其对NBR丁腈橡胶杀伤力极强。
·水解降解，弹性尽失：长期高温环境下，水分会打破橡胶高分子分子链，引发水解反应，导致橡胶变软、强度暴跌、永久变形大幅增加，再也无法紧密贴合转轴。
·锈蚀恶性循环：水分导致转轴锈蚀，产生的锈蚀硬质颗粒会二次加剧油封磨损，同时金属离子会催化橡胶氧化老化，双重损伤密封结构。
·油膜失效，干磨发热：油水乳化会彻底破坏润滑油膜，油封唇口失去润滑保护，出现边界干摩擦，温度急剧升高，加速油封烧毁失效。
3.化学污染
系统混入的燃油、酸碱介质、冷却液乙二醇、清洗剂残留，以及油品氧化产生的酸性物质，都属于化学污染物，会直接改变橡胶的物理化学特性。
·溶胀或收缩，密封适配彻底紊乱：化学杂质会改变油品溶解度，要么导致橡胶过度溶胀、唇口膨胀卡死、摩擦阻力剧增、高温焦烧硬化；要么抽提橡胶内部增塑剂，让橡胶收缩变硬、弹性流失，密封间隙变大，持续漏油。
·氧化腐蚀，表层粉化发黏：油品氧化生成的羧酸、过氧化物，会持续攻击橡胶交联结构，引发热氧、臭氧协同老化，导致油封表面发黏、粉化、脱皮。
·内部鼓包分层：冷却液、酸碱介质渗透橡胶内部，会破坏分子结构，造成油封起泡、分层、微孔空洞，彻底丧失密封性能。
4.油品热劣化产物
油品长期高温运行，会产生油泥、积碳、沥青质等劣化产物，这类物质不会直接磨损油封，但会形成持续的慢性伤害：
·积碳硬质颗粒持续切割唇口橡胶；
·油泥堆积阻碍散热，局部温度持续升高；
·劣化产物释放自由基，不断催化橡胶老化变质。
油品污染致油封失效的6大典型特征
日常设备巡检中，出现以下问题，基本可以判定是油品污染引发的油封损伤，而非油封质量问题：
·唇口硬化脆化：增塑剂被油品抽提、叠加氧化老化，橡胶失去韧性，低温环境下极易开裂；
·橡胶异常变形：无外力损伤前提下，油封莫名膨胀卡死或收缩漏油；

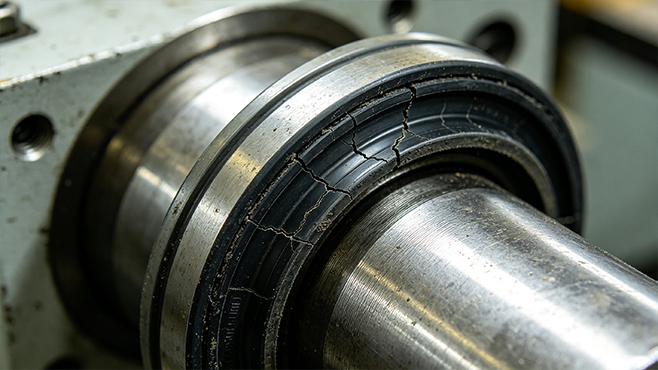

·表层龟裂、径向裂纹：唇口出现细密裂纹，逐步向橡胶基体扩散；
·唇口撕裂、出现犁痕缺口：固体颗粒长期磨损导致的物理损伤；
·橡胶起泡、分层掉皮：水分、化学介质渗透内部引发的结构性损伤；
·永久塑性变形：设备停机后，油封唇口无法回弹贴合转轴，静态持续渗漏。
致命恶性循环
油品污染最可怕的不是单次损伤，而是不可逆的闭环恶性循环，会让密封系统故障持续加速：
油品污染→润滑膜破损、摩擦升温→油品加速氧化酸化→腐蚀性、磨损性杂质增多→橡胶磨损、老化、溶胀同步加剧→油封密封能力下降→漏油进水、污染物进一步侵入→油封快速报废

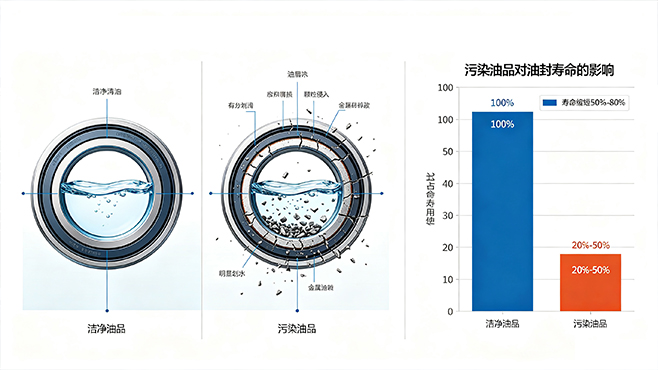

大量实测数据显示：同型号、同材质的合格油封，在污染油品环境中，使用寿命会缩短50%-80%，很多看似“短命”的油封，本质都是油品污染的牺牲品。
不同橡胶材质面对污染油品时，耐受能力差距极大。依据介质条件选对密封材料，能够显著适配各类复杂工况，从源头减少油封、密封圈老化、溶胀、龟裂等失效问题，延长部件使用寿命。

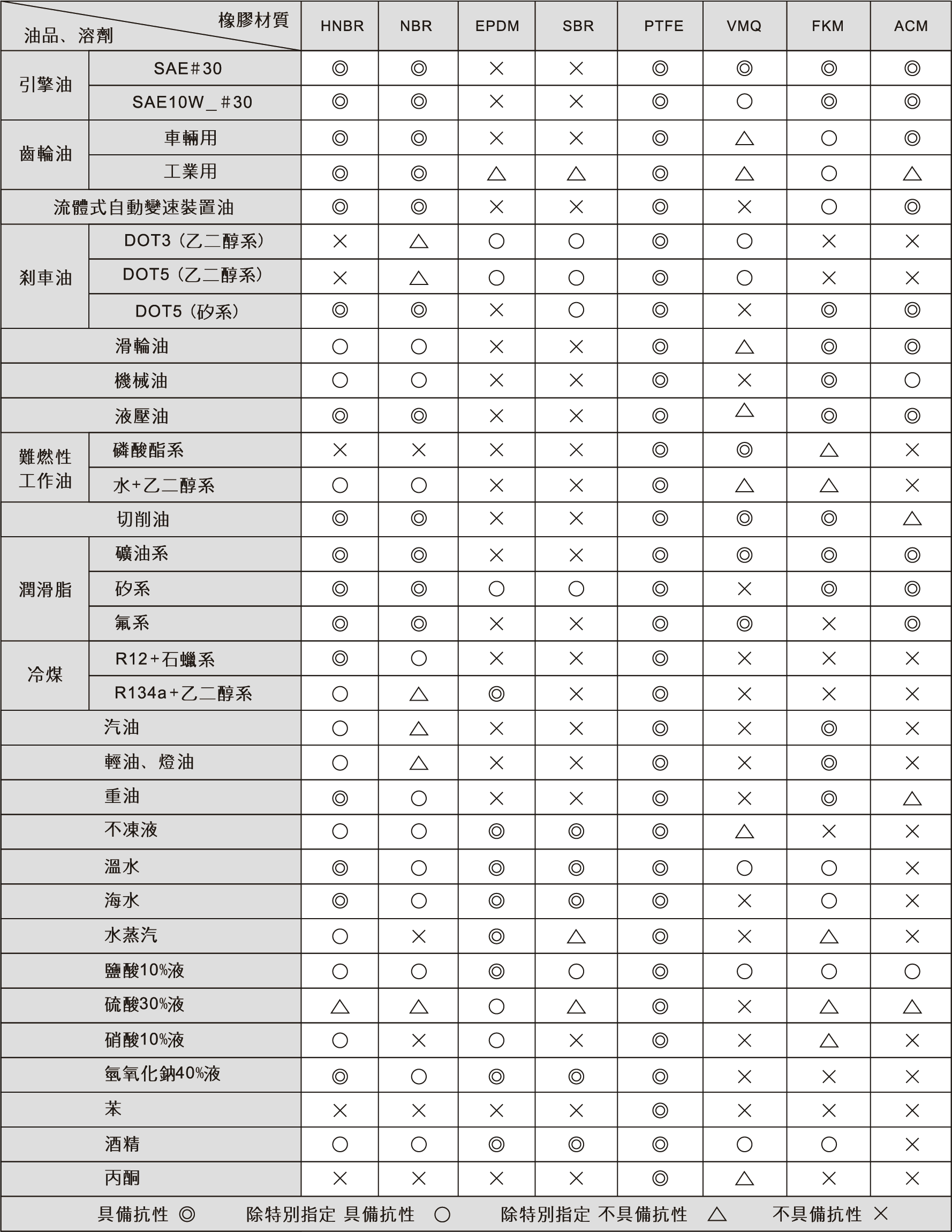

表1：针对各类油和化学药液的稳定性
油品是密封橡胶的“生存环境”，环境洁净稳定，油封才能长效耐用；环境污染劣化，再好的油封也会快速老化报废。做好油品洁净度管控、匹配工况优选密封材质，才能降低密封故障、降低设备运维成本。
